Гильза Уникс-4200 огнезадерживающая быстроустанавливаемая
Назначение
Уникс-4200 - быстроустанавливаемая огнезадерживающая гильза. Это сборный конструктивный элемент, входящий наряду с иными компонентами в состав проходок кабелей или труб при пересечении ими внутренних ограждающих строительных конструкций, в том числе противопожарных, на основе гипсокартона, сэндвич-панелей, кирпича и бетона, предназначенный для обустройства:
а) проходок пластиковых труб систем автоматического пожаротушения;
б) кабельных проходок через ограждающие строительные конструкции.
Важное указание: Гильза огнезадерживающая не является самостоятельным средством обеспечения пожарной безопасности и не подлежит обязательной оценке соответствия в рамках Технического регламента ТР ЕАЭС 043/2017 как конечная продукция. Обязательной сертификации или декларированию подлежат типы противопожарных проходок, смонтированные с использованием гильзы, установленном порядке.
Основные функции:
- формирование круглого и гладкого канала, не препятствующего свободному продольному перемещению коммуникации из-за температурного расширения;
- создание локального огнезадерживающего препятствия распространению огня и продуктов горения в местах прохода коммуникаций через ограждающие конструкции в сопредельных помещениях за счет размещенного внутри всучивающегося вкладыша из интумесцентного материала на основе интеркалированного графита (IG);
- герметизация: предотвращения проникновения дыма, токсичных продуктов горения и тушащих веществ (воды, пены).
Особенности продукта
- простой и быстрый монтаж за счет специального механизма фиксации;
- возможность прокладки новых и демонтажа существующих кабелей;
- действенная завеса проникновению дыма и других газообразных веществ;
- низкий уровень утечки воздуха (L);
- не требует специального технического обслуживания;
- устанавливается во внутренних стенах, перегородках, перекрытиях;
- совместимость со всеми типами уплотнительных модулей марки Уникс.
Области применения
- пластиковые трубы в системах АСПТ
- противопожарные кабельные проходки
Примеры применения
- противопожарные полипропиленовые трубы в системах АСПТ
- электропроводка среднего напряжения ( 6 - 35 кВ)
- электропроводка низкого напряжения и передачи данных (до 1000 В)
- электропроводка охранной и пожарной сигнализации
Описание конструкции

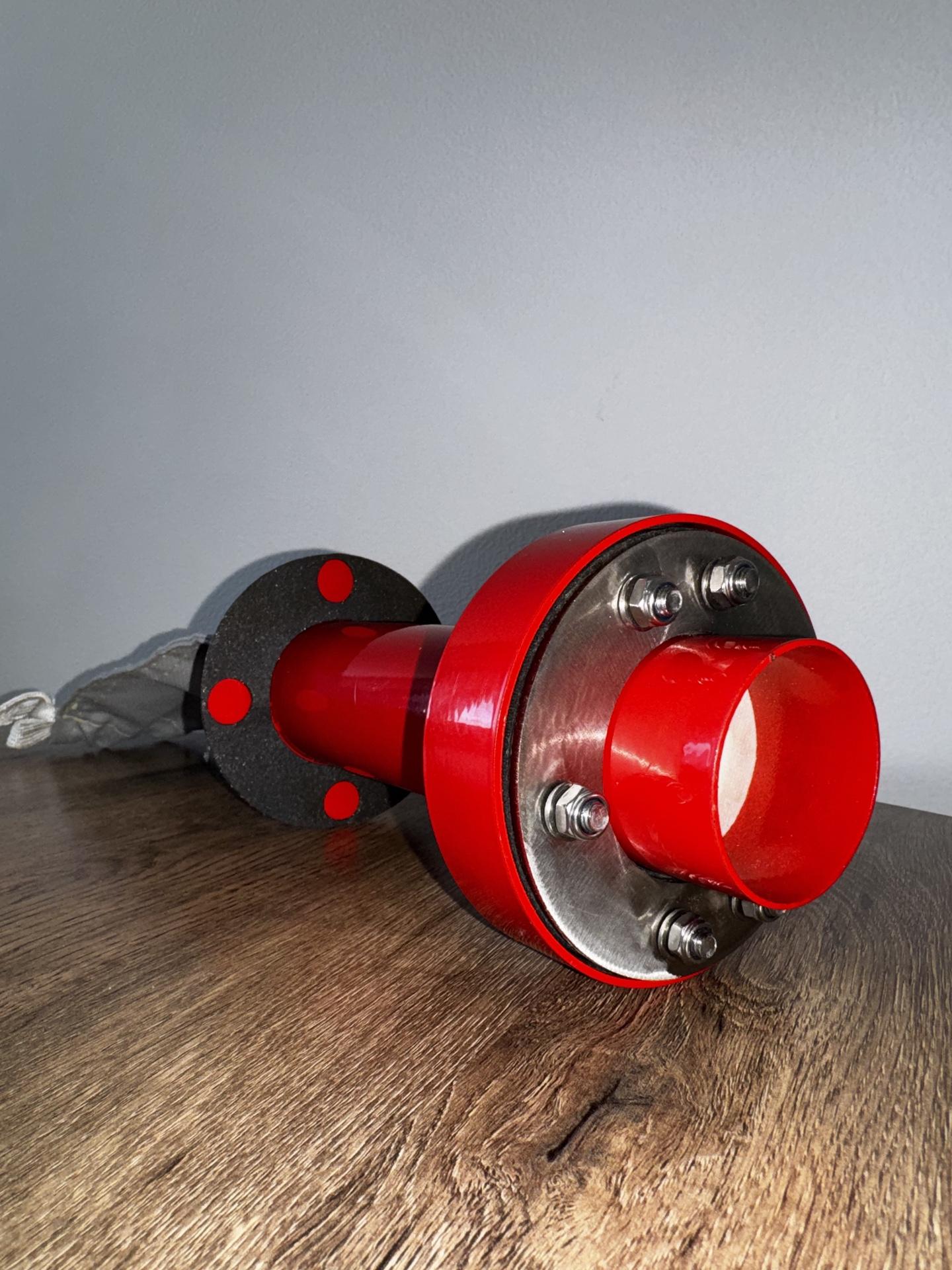

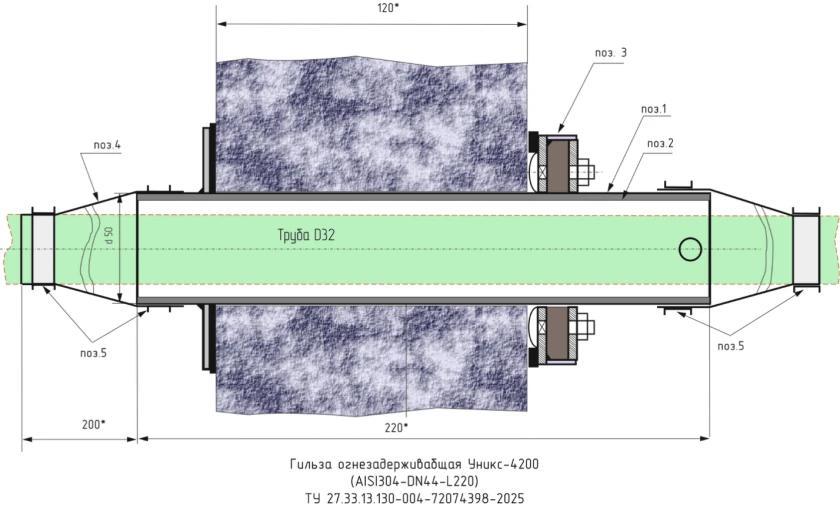

Гильза представляет собой узел, состоящий из следующих сборочных единиц и деталей:
- Гильза (поз.1) – патрубок с неподвижным (приварным) фланцем;
- Вкладыш (поз.2) термовспучивающийся;
- Подвижный фланец-фиксатор (поз.3);
- Огнестойкий термоизоляционный рукав (поз.4);
- Хомут червячный (поз.5) .
 Гильза (поз.1) |
 Подвижный фланец-фиксатор (поз.3) |
Гильза (поз.1) представляет собой цельную сборочную единицу, состоящую из стальной втулки (фрагмента трубы) с приваренным к ней фланцем. К фланцу, с внутренней его стороны, приклеена огнезадерживающая прокладка из интумесцентного материала на основе интеркалированного графита (IG).
Вкладыш (поз.2) из интумесцентного материала на основе интеркалированного графита (IG), размещается внутри гильзы (поз.1);

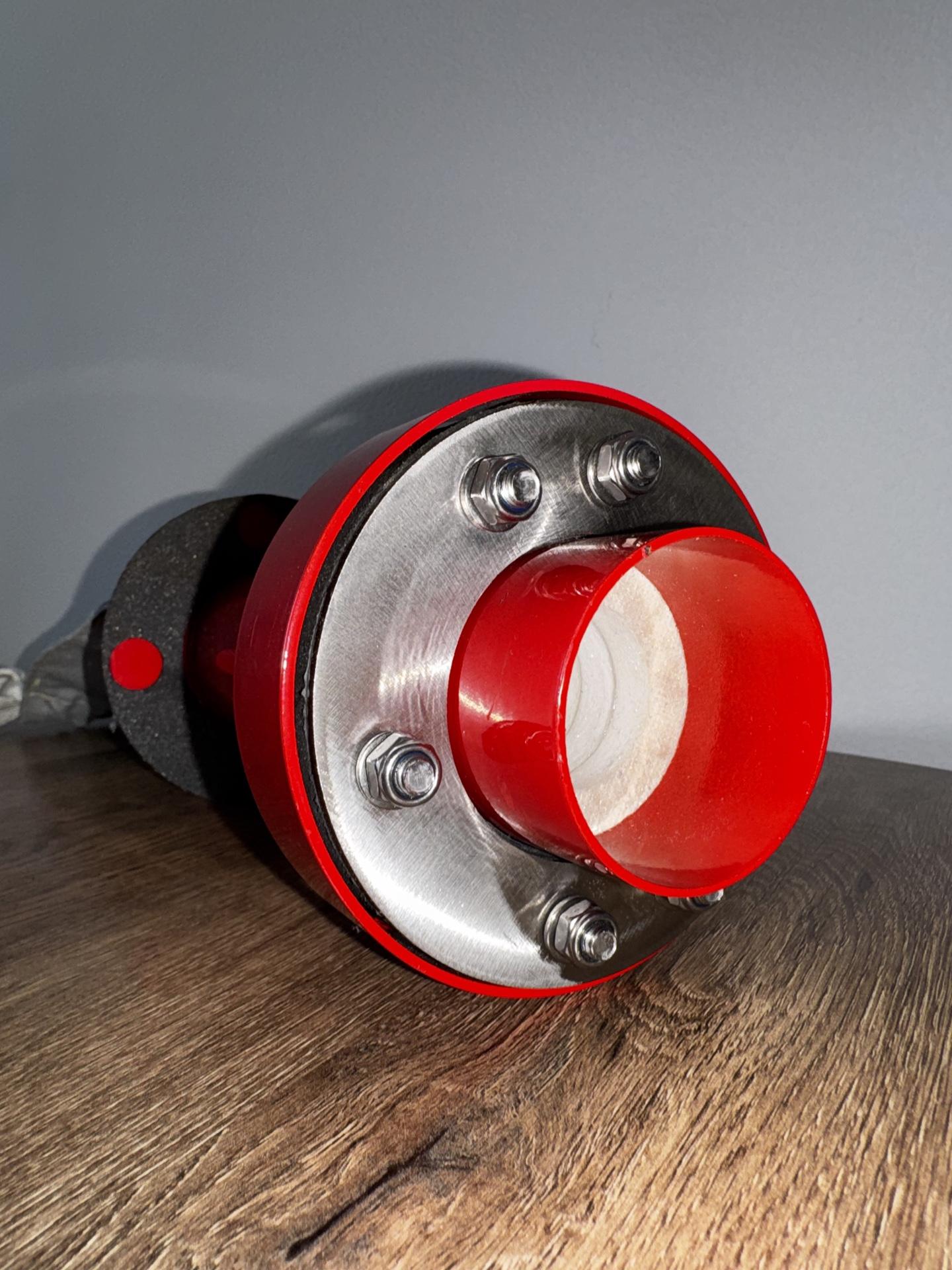

Подвижный фланец-фиксатор (поз.3) - сборочная единица, состоящая из следующих деталей:
- кольцевого корпуса Г-образного сечения с бортом по наружной стороне;
- подвижной крышки;
- резинового кольца, размещенного внутри полости между корпусом и крышкой;
- стягивающих болтов с гайками;
- огнезадерживающей прокладка из интумесцентного материала на основе интеркалированного графита (IG).
Втулка с неподвижным фланцем (поз.1) вставляется в отверстие с наружной стороны ограждающей конструкции до упора.
Подвижный фланец-фиксатор (поз.3) надвигается на цилиндрический патрубок гильзы с противоположной внутренней стороны ограждающей конструкции гайками наружу. При этом, поверхность фиксатора, на которой приклеена огнезадерживающая прокладка, должна быть плотно прижата к поверхности ограждающей конструкции.
При закручивании гаек подвижная крышка перемещается внутрь корпуса, сжимая при этом резиновое кольцо.
За счет деформации резинового кольца возникает радиальное давление на поверхность патрубка и происходит фиксация подвижного фланца на патрубке за счет силы трения и, соответственно. гильза неподвижно фиксируется в ограждающей конструкции.

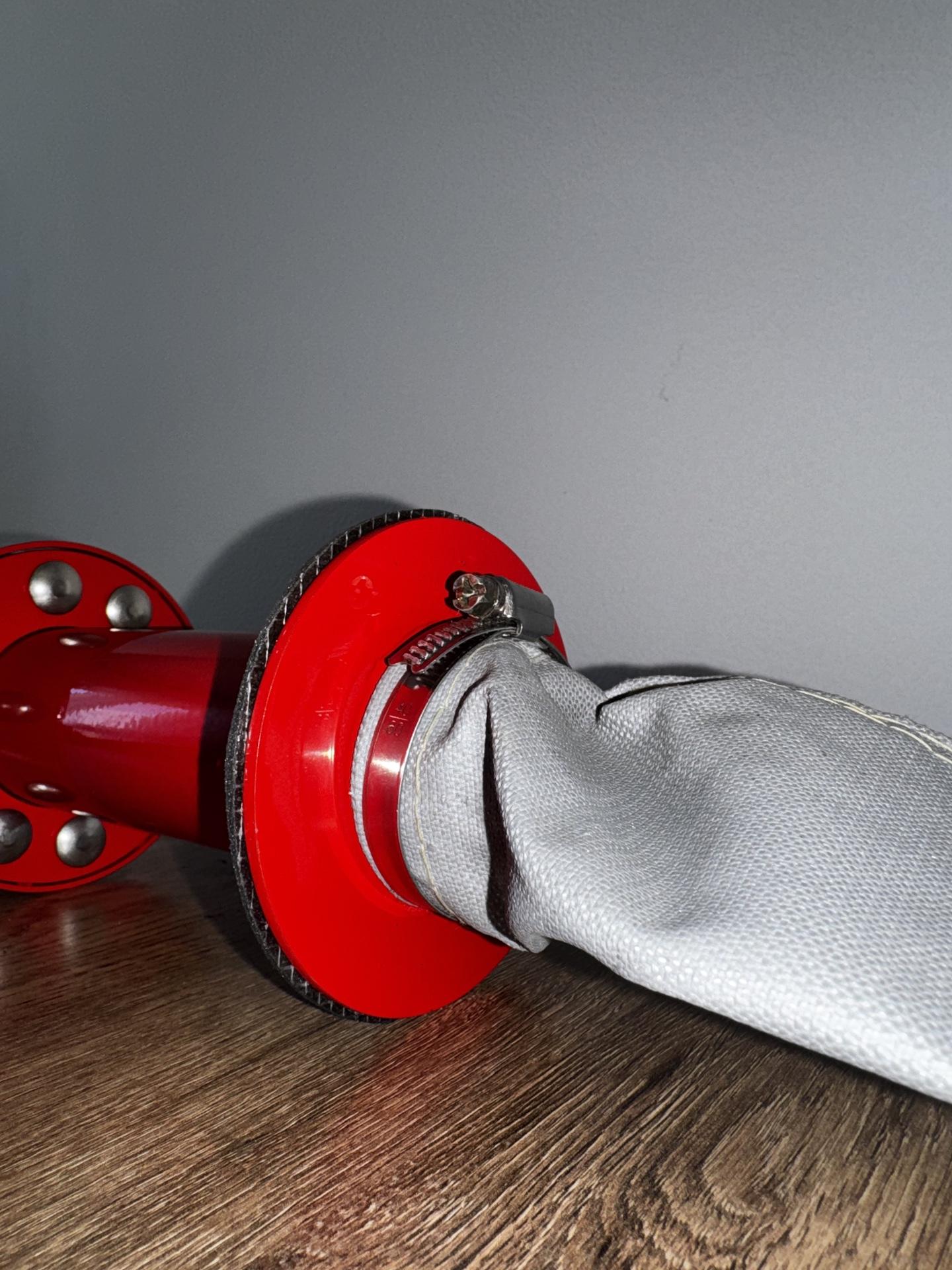

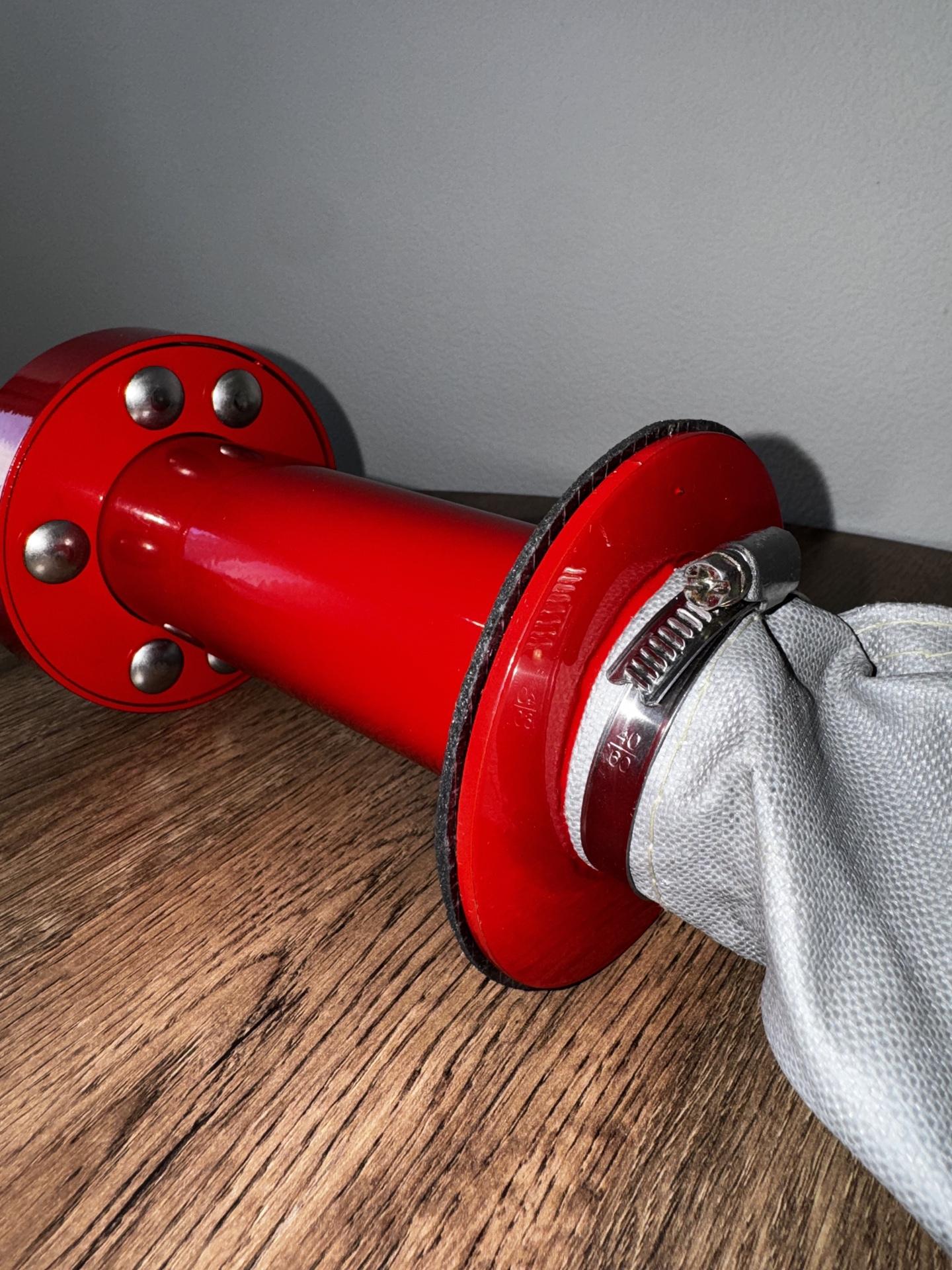

С двух сторон установленной в ограждающей конструкции гильзы на концах втулки устанавливаются огнестойкие рукава и закрепляются на ней червячными хомутами (5) из нержавеющей стали
Технические параметры
|
Гильза Уникс-4200 |
50 |
100 |
|
Наружный диаметр OD (втулки только), мм |
53 |
104 |
|
Наружный диаметр фланца OD , мм |
113 |
164 |
|
Внутренний диаметр ID, мм |
46 |
96 |
|
Диапазон толщин ограждающей конструкции, мм |
от 50 до 150 |
|
|
Общая длина, мм |
230 |
|
|
Вес (гильза с фланцем и фиксатором), кг |
1,004 |
2,178 |
|
Температура эксплуатации, 0С |
от -30 до 80 |
|
|
Температура вспучивания вкладыша, 0С |
140 |
|
|
Коэффициент расширения, % |
2000 |
|
Материалы
|
Сталь AISI 304 |
|
Интумесцентный материал на основе интеркалированного графита (IG) |
|
Эластомер на основе каучуков типа IR, EPDM |
|
Рукав огнестойкий термоизоляционный ThermoTube ТУ 23.14.12-004-62162486-2018 |
Нормативная база
- СП 2.13130-2020
- СП 485.1311500.2020
Монтаж
Монтаж гильзы можно проводить в одиночку, без помощника.
Инструменты:
- инструмент для бурения:
Подбирается в зависимости от материала ограждающей конструкции: дрель или перфоратор с соответствующей коронкой (тонкостенной с твердосплавными режущими зубьями, спиральной с победитовыми напайками, биметаллической, алмазной);
- инструмент для фиксации затяжки:
Шуруповерт с насадкой-головкой по гайку М6 сальникового зажима, дополнительно могут понадобиться рожковые ключи;
- инструмент вспомогательный:
Прочный металлический штырь диаметром ~ до 8 мм или большая отвертка для подтягивания гильзы;
Щетка-сметка или пылесос для очистки пробуренного отверстия.
Бурение отверстия
- разметить место отверстия в ограждающей конструкции, с учетом прохождения коммуникаций;
- подготовить инструмент и коронки (буры) нужного диаметра;
- пробурить отверстие в ограждающей конструкции, очистить от строительного мусора, обеспылить;
- очистить готовое отверстие от пыли и мусора с помощью щетки-сметки или пылесоса.
Установка гильзы и фиксация
- вставить гильзу (1) длинным концом в открытое отверстие с наружной стороны до упора приваренного фланца в поверхность конструкции;
- надвинуть на патрубок с противоположной стороны подвижный фланец-фиксатор (3) вплотную к ограждающей конструкции;
- подтягивая патрубок (1) гильзы на себя, одновременно прижимая подвижный фланец-фиксатор (3) к ограждающей конструкции торцевым гаечным ключом, накинутым на одну из его гаек, затянуть ее с небольшим усилием;
Примечание: для удобства подтягивания патрубка к себе , на конце втулки предусмотрены два сквозных отверстия, в которые рекомендуется вставить штырь (например, отвертку) и подтягивать втулку на себя за него.
- закрутить все остальные гайки, в последовательности крест-накрест (по диагонали) в несколько проходов, каждый раз увеличивая усилие, не допуская перетяжки;
- признаком достаточной затяжки болтов может служить одинаковый уровень подвижной шайбы относительно буртика корпуса фланца-фиксатора;
- визуально проверить прилегание приваренного фланца (1) и подвижного сальникового прижима (3) к стене по всему периметру.
Установка герметизирующих термоизоляционных рукавов
- установить один огнестойкий термоизоляционный рукав (4) на гильзу со стороны приварного фланца и надежно закрепить его помощью червячного хомута (5);
- установить второй огнестойкий термоизоляционный рукав (4) на гильзу с противоположной стороны, предварительно натянув его на патрубок на глубину до подвижного фиксатора (3), и надежно закрепить его помощью червячного хомута (5);
- до прокладки трубы (кабелей) можно аккуратно заправить свободные концы огнестойких термоизоляционных рукавов внутрь гильзы…
Техника безопасности
Работы, связанные с монтажом проходок, следует выполнять в соответствии с «Правилами по охране труда при строительстве, реконструкции и ремонте», утв. приказом Минтруда России от 11.12.2020 №883н (ред. от 29.04.2025), соответствовать государственным требованиям, нормам и правилам в области техники безопасности и промышленной санитарии при производстве строительных работ, соответствующим нормативам и правилам СРО, а также стандартам предприятия-производителя работ, рабочим и методическим инструкциям.
Охрана окружающей среды
При монтаже огнезадерживающих гильз специальных мероприятий в организации работы по охране окружающей природной среды не требуется, никаких загрязняющих веществ и вредных выбросов в почву, водоемы и атмосферу нет.
Вместимость кабелей в гильзах 50 мм и 100 мм
(заполнение 35% и 40% в соответствии с ПУЭ 2.1.61 для глухих коробов)
|
Диаметр |
Гильза -4200-50 |
Гильза -4200-100 |
||
|
35% |
40% |
35% |
40% |
|
|
(мм) |
(шт.) |
(шт.) |
(шт.) |
(шт.) |
|
3.0 |
77 |
88 |
311 |
355 |
|
3.5 |
57 |
65 |
228 |
261 |
|
4.0 |
43 |
50 |
175 |
200 |
|
4.5 |
34 |
39 |
138 |
158 |
|
5.0 |
28 |
32 |
112 |
128 |
|
5.5 |
23 |
26 |
92 |
106 |
|
6.0 |
19 |
22 |
77 |
88 |
|
6.5 |
16 |
18 |
65 |
75 |
|
7.0 |
14 |
16 |
57 |
65 |
|
8.0 |
11 |
12 |
43 |
50 |
|
9.0 |
8 |
9 |
34 |
39 |
|
10.0 |
7 |
8 |
28 |
32 |
|
11.0 |
6 |
6 |
23 |
26 |
|
12.0 |
5 |
5 |
19 |
22 |
|
13.0 |
4 |
4 |
16 |
18 |
|
14.0 |
4 |
4 |
14 |
16 |
|
15.0 |
3 |
3 |
12 |
14 |
|
17.0 |
3 |
3 |
10 |
12 |
|
19.0 |
2 |
2 |
8 |
9 |
|
21.0 |
2 |
2 |
7 |
8 |
|
23.0 |
1 |
2 |
6 |
6 |
|
25.0 |
1 |
1 |
5 |
5 |
|
27.0 |
1 |
1 |
4 |
4 |
|
29.0 |
1 |
1 |
4 |
4 |
|
31.0 |
1 |
1 |
3 |
3 |
|
33.0 |
1 |
1 |
3 |
3 |
|
35.0 |
1 |
1 |
3 |
3 |
Ключевые выводы и рекомендации
- Нормативное основание: Коэффициент 35% применяется для глухих (неразъемных) коробов и проходок согласно ПУЭ 2.1.61, где условия охлаждения кабелей строже.
- Практический выбор: В реальном проектировании тип гильзы (глухая/с крышкой) и её назначение определяют выбор коэффициента (35% или 40%).
- Тепловой режим — главный критерий: Более низкий коэффициент — это запас для предотвращения перегрева. Если в гильзе планируется прокладка силовых кабелей с высокой нагрузкой, использование 35% даже для разъемных конструкций будет разумным решением.
- Критичность теоретических чисел: Цифры для гильзы 100 мм и малых кабелей (например, 311 шт. при 3 мм) остаются нереализуемыми на практике из-за невозможности монтажа, веса и критического перегрева.
Для наиболее точного планирования рекомендуется определить конкретный тип гильзы в конкретном проекте и список кабелей с их нагрузками. Это позволит выбрать не только корректный коэффициент, но и при необходимости рассчитать снижение токовых нагрузок для кабелей в пучке.
