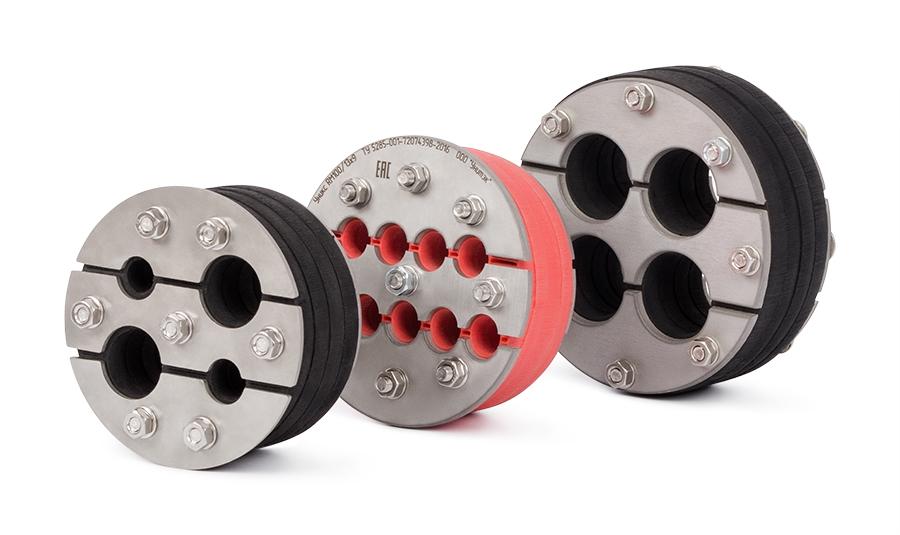

Уплотнительные модули Уникс представлены в виде широкой линейки продуктов, подходящих под различные требования и условия эксплуатации.
Уплотнительный модуль состоит из уплотнительных элементов, ограничительных колец и стягивающих болтов. Уплотнители производятся из каучуковых эластомеров. Эти материалы обеспечивают надежную герметизацию трубопровода при проведении через внешние стены.
Эластомер подбирается индивидуально в зависимости от предполагаемых условий эксплуатации.
|
Вариант исполнения |
Уплотнительный модуль Уникс |
|
|||
|
1 |
2 |
3 |
4 |
||
|
Технические характеристики |
вариант 1: пресная, морская сточная вода без органических растворителей, кислотам и щелочам вариант 2: нефтяные топлива, масла. |
Для использования в системах хозяйственно-питьевого и горячего водоснабжения, системах очистки сточных бытовых вод и городской канализации. Воздушная среда с повышенным содержанием озона, растворы щелочей и кислот, в том числе азотной с массовой долей не более 20%. |
Пресная, морская вода, растворы солей, спиртов, фенолов, минеральных масел, кислот и щелочей и др. |
Вода, перегретая вода, паровоздушная смесь, воздух с относительной влажностью 90%, растворы серной и соляной кислот, щелочей с массовой долей не более 20%.
|
|
|
Материал ограничительных колец уплотнителей, нормалей |
12X18H9 |
||||
|
Толщина уплотнителя |
30-60 |
||||
|
Тип резины |
этилен-пропиленовый/ бутадиен нитрильный |
этилен-пропиленовый |
силиконовый |
этилен-пропиленовый (радиационная резина для атомной техники) |
|
|
Диапазон температур |
-30°С +80°С |
-45°С +150°С |
-60°С +250°С |
-50°С +200°С |
|
|
Степень защиты по ГОСТ 14254 |
IP66/68 |
||||
|
Климатическое исполнение по ГОСТ 15150 |
УХЛ 1 |
||||
|
Стойкость к УФ |
в зависимости от исполнения |
хорошая |
хорошая |
хорошая |
|
|
Стойкость к взрывному давлению |
300 кПа |
||||
|
Герметичность по ГОСТ 24054 |
1000 кПа |
||||
|
Вибростойкость |
высокая |
||||
|
Взрывозащищенность по ТР ТС 012/2011 |
Ex e IIC Gb X |
||||
|
Огнестойкость по ГОСТ Р 53310/ГОСТ 30247.0 |
EIT 120/EIT180 |
нет |
|||
Уплотнители производства компании «Унитэк» прошли испытания и сертифицированы для использования в пищевой, атомной, строительной и производственных сферах. Все эластомеры обладают пределом огнестойкости EIT 180, герметичностью по отношению к газам и жидкостям под давлением до 9 атмосфер и сейсмостойкостью до 9 баллов по MSK-64.
Обслуживание эластомеров в уплотнителях Уникс не требуется, достаточно использования силиконовой смазки из комплекта поставки на этапе монтажа.
