Уникс 1200 с выбивной диафрагмой

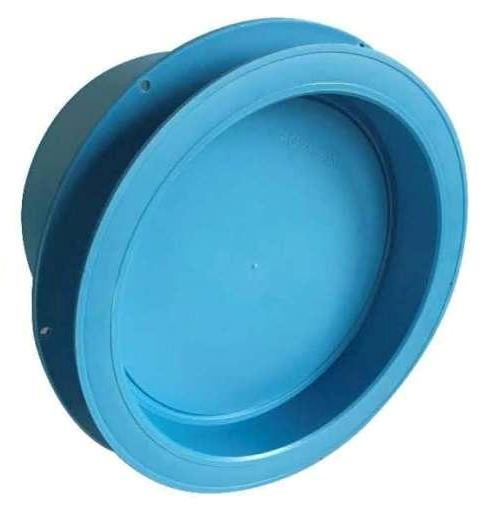

Герметичная гильза Уникс 1200 с выбивной диафрагмой

Герметичная выбивная гильза Уникс-1200 предназначена для обустройства герметичных проходок труб и кабелей через фундаменты и стены из монолитного железобетона при малоэтажном строительстве, а также для прохода межкомнатных и наружных строительных перегородок (стен, перекрытий) в зданиях (существующих и вновь построенных), колодцах.

Гильза представляет собой закрытую закладную конструкцию, снабженную при ее изготовлении изолирующей мембраной, которая демонтируется в момент прокладки кабелей или труб.

Выбивная гильза препятствует проникновению влаги в сооружение во время строительства и после его завершения, а также позволяет предусмотреть резервные проходки для будущих кабелей и труб.

Гильза заливается строительным раствором в конструкции различной толщины и обеспечивает герметичность подготовленной проходки, пока мембрану не удалят (выбивается молотком) для последующей прокладки кабелей или труб.

После установки (заливки в монолитном бетоне) гильзы в фундаменте или стене осуществляется прокладка труб (кабелей) и уплотняются с применением уплотнительных модулей марки Уникс (включая Уникс RS; Уникс RS-Мультидиаметр; Уникс RM) соответствующих типоразмеров.

Внутренние диаметры гильз предназначены для установки уплотнителей Уникс  с наружным диаметром 100, 150 и 200 мм.

Обозначение

• Уникс-1200-55
• Уникс-1200-100
• Уникс-1200-150

Преимущества

• малая масса
• эффективное использование пространства
• быстрый и простой монтаж

Материал

• черный пластик ABS (или полипропилен)

Достоинства

• герметизация на объектах строительства
• выбивная панель, для открытия не требуется специальных инструментов
• защищает от газов и пыли, насекомых и грызунов
• кромки гильзы скруглены, во избежание повреждения кабелей при прокладке
• используются с уплотнителями типа Уникс

Техническое описание

Пробивная гильза Уникс-1200 состоит из:

• наружное кольцо (облицованное при монтаже со стеной фундамента)
• внутренний фланец увеличенного диаметра с монтажными отверстиями по периметру (для крепления проволокой к армирующей арматуре)
• мембраны для выбивания, размещенной внутри гильзы
• основной круглый патрубок (труба)

Применение

• установка гильзы на этапе изготовления фундамента или стены (перегородки)
• встраивание гильзы в уже существующую ограждающую конструкцию через сделанное монтажное отверстии

ПРЕИМУЩЕСТВА

Высокий уровень огнестойкости

Герметичность по отношению к воде и газам под давлением

Взрывозащищенность

Устойчивость к воздействию многих агрессивных сред

Сейсмостойкость. Стойкость к воздействию ударной волны

Простота монтажа и демонтажа

Отсутствие скрытых работ при монтаже, возможность контроля качества установки

Широкий размерный диапазон для решения любых задач
