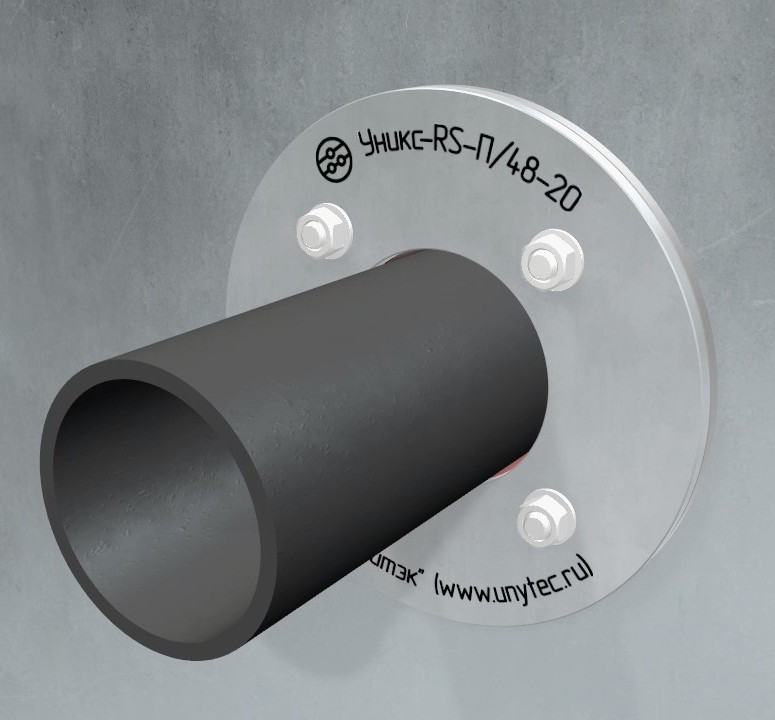

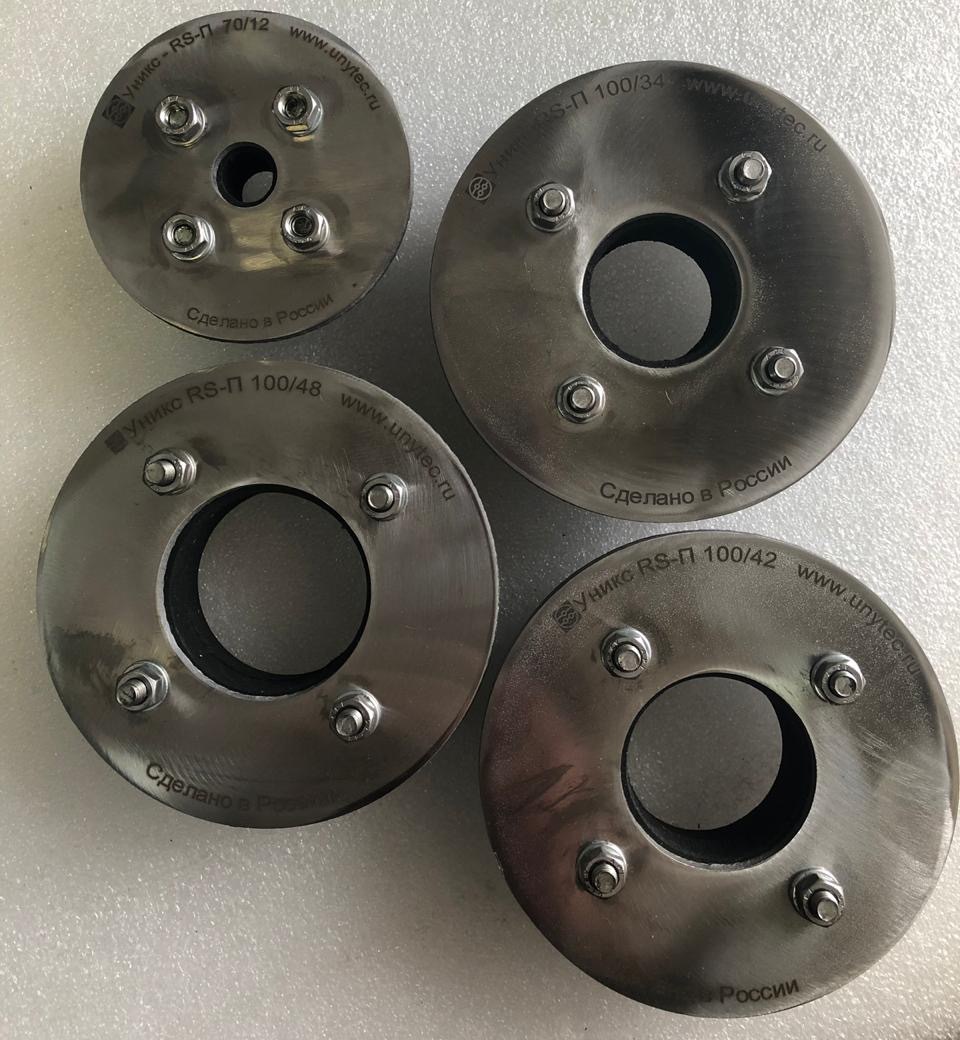

Уплотнительный модуль "Уникс" RS-П
Уплотнительный модуль Уникс RS-П предназначен для герметичного уплотнения труб или кабелей, проложенных через тонкостенные перегородки (в том числе, через переборки и палубы), толщина которых находится в диапазоне от 2 мм
Уплотнитель изготавливается в соответствии с требованиями ТУ 22.19.73.114-001-72074398-2022.
Условное обозначение продукции при заказе:
Уплотнительный модуль Уникс RS-П-B-D 1 / D 4 ТУ22.19.73.114-001-72074398-2022, где:
- Уплотнительный модуль Уникс RS-П - наименование, торговая марка изделия;
- В - вариант исполнения изделия 1; 2; 3; 4 в зависимости от применяемой марки резины и условий эксплуатации;
- D 1 - внутренний диаметр отверстия в перегородке;
- D 4 - наружный диаметр уплотняемой трубы (кабеля);
- ТУ - номер технических условий.
Уплотнители представляют собой водо- и газонепроницаемую систему, которая предназначена и может применяться:
- для герметичного уплотнения вводов труб и кабелей различных инженерных систем через отверстия в тонкостенных перегородках;
- подходит для прокладки труб, когда сварочные работы не разрешены или невозможны;
- для обустройства вводов кабелей и труб через защитные оболочки взрывозащищенного оборудования;
- для обустройства герметичных проходов кабелей и труб через палубы и переборки судов и морских платформ.
Свойства
- небольшая масса
- одноместный ввод
- односторонний монтаж
- не требуется сварки
- стойкость к распространению пожара
- отсутствие скрытых работ при монтаже
Основные размеры
|
Проходка трубопровода через тонкостенную перегородку |
Максимальный Диаметр трубы/кабеля |
Перегородка |
Размеры модулей Уникс RS-П |
||||
|
Диаметротверстия |
Диаметр наружн.(опорной)щеки |
Уплотнительный элемент |
|||||
|
Наружн. диаметр |
Внутрен. диаметр |
Высота |
|||||
| D4 | Dу* | D1* | D2* | D3* | L** | ||
| мм | мм | мм | мм | мм | мм | ||
| Уникс RS-П | 50 | 26 | 50 | 60 | 48 | 26 | 20÷30 |
| Уникс RS-П | 70 | 38 | 71 | 80 | 69 | 38 | 20÷30 |
| Уникс RS-П | 80 | 45 | 80 | 90 | 78 | 45 | 20÷30 |
| Уникс RS-П | 100 | 60 | 100 | 113 | 98 | 60 | 20÷30 |
| Уникс RS-П | 125 | 89 | 125 | 138 | 123 | 89 | 20÷30 |
| Уникс RS-П | 150 | 110 | 150 | 163 | 148 | 110 | 20÷30 |
| Уникс RS-П | 200 | 160 | 200 | 213 | 198 | 160 | 20÷30 |
| Уникс RS-П | 250 | 210 | 250 | 263 | 248 | 210 | 20÷30 |
| Уникс RS-П | 300 | 260 | 300 | 313 | 298 | 260 | 20÷30 |
| Уникс RS-П | 250 | 300 | 350 | 363 | 340 | 300 | 20÷30 |
Примечание:
1. * - справочные размеры;
2. L** - номинальный размер уплотнительля: 20 мм для перегородок до 6 мм; 30 мм для перегородок свыше 6 мм.
3. По техническому заданию Заказчика могут быть изготовлены уплотнители других типоразмеров.
4. Разработчик оставляет за собой право изготавливать трубные модули других типоразмеров в соответствии с разработанной конструкторской документацией без внесения изменений в настоящие технические условия.
Материалы
- металлические детали и метизы из нержавеющей стали AISI 304
- уплотнительный сальник - эластомеры, с учетом характеристик окружающей среды (см. Таблицу 2)
|
Вариант исполнения |
Уплотнительный модуль Уникс |
|
|||
|
1 |
2 |
3 |
4 |
||
|
Технические характеристики |
вариант 1: пресная, морская сточная вода без органических растворителей, кислотам и щелочам вариант 2: нефтяные топлива, масла. |
Для использования в системах хозяйственно-питьевого и горячего водоснабжения, системах очистки сточных бытовых вод и городской канализации. Воздушная среда с повышенным содержанием озона, растворы щелочей и кислот, в том числе азотной с массовой долей не более 20%. |
Пресная, морская вода, растворы солей, спиртов, фенолов, минеральных масел, кислот и щелочей и др. |
Вода, перегретая вода, паровоздушная смесь, воздух с относительной влажностью 90%, растворы серной и соляной кислот, щелочей с массовой долей не более 20%.
|
|
|
Материал ограничительных колец уплотнителей, нормалей |
12X18H9 |
||||
|
Толщина уплотнителя |
30-60 |
||||
|
Тип резины |
этилен-пропиленовый/ бутадиен нитрильный |
этилен-пропиленовый |
силиконовый |
этилен-пропиленовый (радиационная резина для атомной техники) |
|
|
Диапазон температур |
-30°С +80°С |
-45°С +150°С |
-60°С +250°С |
-50°С +200°С |
|
|
Степень защиты по ГОСТ 14254 |
IP66/68 |
||||
|
Климатическое исполнение по ГОСТ 15150 |
УХЛ 1 |
||||
|
Стойкость к УФ |
в зависимости от исполнения |
хорошая |
хорошая |
хорошая |
|
|
Стойкость к взрывному давлению |
300 кПа |
||||
|
Герметичность по ГОСТ 24054 |
1000 кПа |
||||
|
Вибростойкость |
высокая |
||||
|
Огнестойкость по ГОСТ Р 53310/ГОСТ 30247.0 |
EIT 120/EIT180 |
нет |
|||
Монтаж
Последовательность монтажа:
Скачать Уникс_RS_П.mp4
- Работы, связанные с монтажом проходок следует выполнять в соответствии с требованиями СНиП 12-03, должны соответствовать государственным требованиям, нормам и правилам в области техники безопасности и промышленной санитарии при производстве строительных работ, соответствующим нормативам и правилам СРО, а также стандартам предприятия-производителя работ, рабочим и методическим инструкциям.
- При монтаже трубного модуля применяются индивидуальные средства защиты по ГОСТ 12.4.11 и ГОСТ 12.4.103 (комбинезоны, халаты, перчатки х/б).
- Уплотнительные модули не являются опорными элементами конструкции и, следовательно, не могут поглощать любые механические нагрузки. Перед установкой уплотнителей кабели и трубопроводы должны быть центрированы относительно отверстия в ограждающей конструкции, надежно закреплены при помощи опор или подвесов. Расстояние от ближайшей опоры до перегородки – не более 300мм.
 |
 |
 |
|

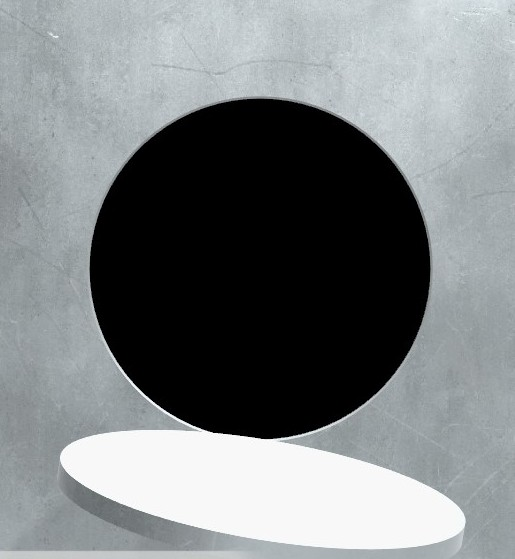

Открыть отверстие в перегородке, края отверстия должны быть гладкими, без сколов, заусенцев, острых кромок. Диаметр отверстия в перегородке Dу – в соответствии с Таблицей 1. |
Разместить уплотнитель в открытом отверстии и завести трубу (или кабель) внутрь уплотнения. Уплотнитель не является опорой и не воспринимает радиальные нагрузки от веса трубы (кабеля), поэтому труба должна быть закреплена на несущих опорах. |
Затянуть гайки уплотнителя крест-накрест, контролируя усилие затяжки – до появления выхода эластомера в отверстия-индикаторы, расположенные в наружной стальной щуке уплотнителя. |
